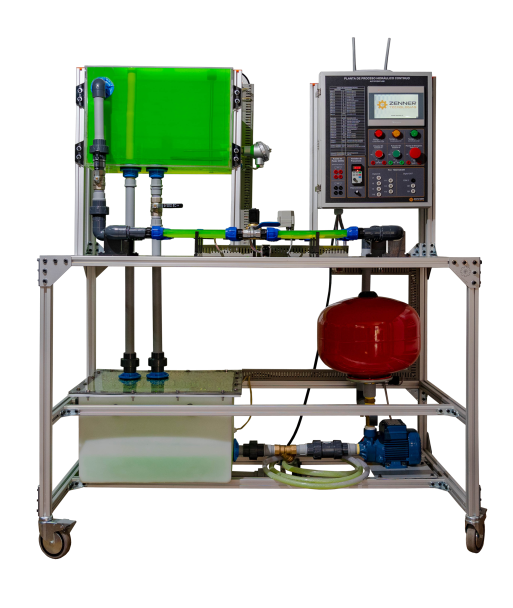

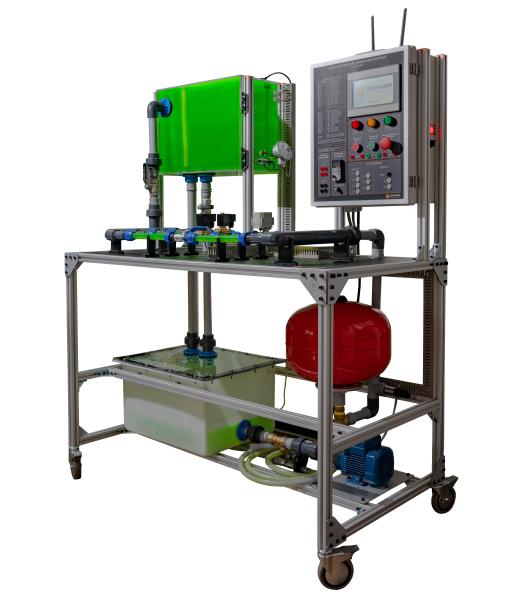

Entrenador de proceso continuo hidráulico
Plantas de proceso hidráulico continuo orientado al aprendizaje en el uso de programadores lógicos programables con estanques, bomba trifásica, variador de frecuencia, PT100, sensores de nivel, PLC con entradas y salidas digitales y analógicas, electroválvulas, luces piloto, paradas de emergencia, válvulas manuales, pantalla HMI, conexión WIFI para programación remota y un conjunto de prácticas para docentes y estudiantes.
Construido en aluminio de alta resistencia, es ideal para el trabajo seguro en laboratorios de electricidad, hidráulica y automatización.
Los profesores usan la aplicación interactiva de clases multimedia que viene incorporada dentro del panel.
Entre los principales tópicos se cuentan
• Control automático de lazo cerrado P-PI-PID
• Control de sistemas conmutados mediante PLC
• Interpretación de planos de ingeniería de control
• Programación de contadores
• Programación de entradas analógicas de PLC
• Programador de temporizadores
• Programación y configuración de PLC’s
• PT-100 y transmisores de temperatura
• Salidas analógicas estandarizadas PLC
• Sensores con salida analógica estándar
• Sistemas SCADA
• Programación pantallas HMI
Dimensiones 190x45x30 cm
Peso neto: 80K
Se incluye en el entrenador
• 1 banco de trabajo de aluminio con ruedas y freno
• 1 bomba trifásica 0,5HP 40L/min
• 1 calefactor eléctrico 220 VAC activado mediante relé.

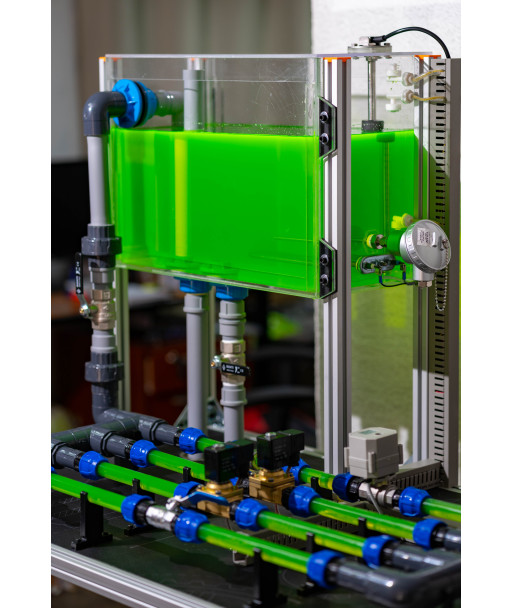

• 2 estanques de agua transparentes de acrílico
• 3 indicadores piloto
• 1 parada de emergencia
• 1 PLC MODICOM Schneider 16IO, 6AI, 2AO
• 1 pulsador momentáneo NC
• 1 pulsador momentáneo NO
• 1 router WIFI para programación y monitoreo remoto
• 1 sensor de flujo de líquidos con salida analógica
• 1 sensor de nivel salida analógica
• 4 sensor de nivel tipo flotador
• 1 sensor de presión salida analógica
• 1 sensor de temperatura PT100 salida analógica
• 1 set de planos para instrumentación y control
• 1 sistema de tuberías PVC
• 3 válvulas de bola manual
• 1 válvula proporcional con entrada analógica
• 2 válvulas solenoides 24VDC
• 1 variador de frecuencia

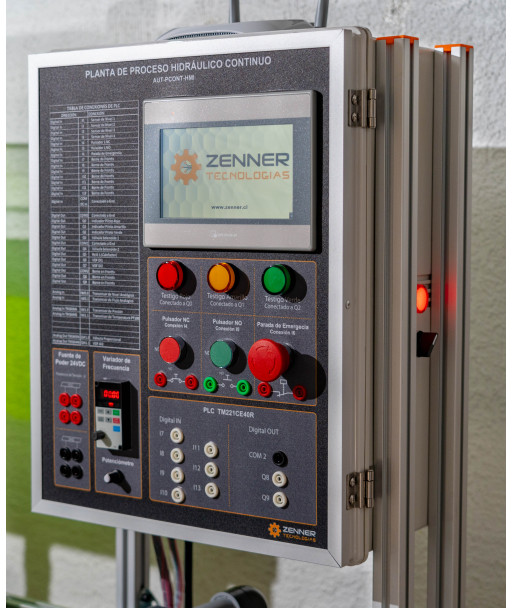

• 1 pantalla HMI 4.3"
