Banco integral de motores
Un clásico para la enseñanza de la electricidad
Decenas de establecimientos lo están utilizando de manera regular

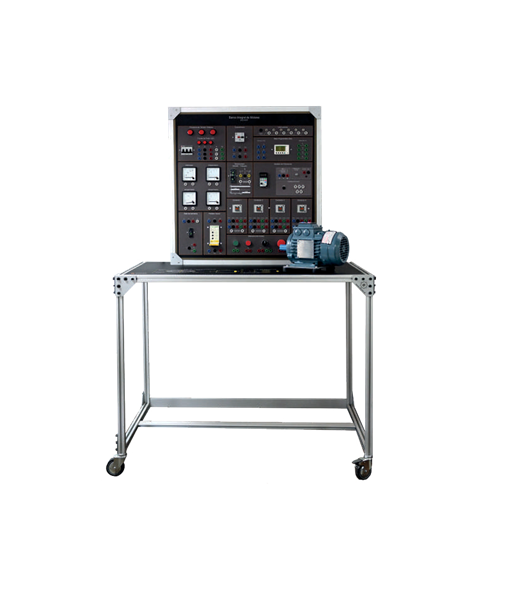

Banco destinado al entrenamiento integral de motores eléctricos en un ambiente seguro que permite al estudiante aplicar las distintas técnicas de partida y control de motores eléctricos trifásicos además de conocer el comportamiento de las variables eléctricas asociadas a las maquinas inductivas. El entrenador cuenta con un set de contactores y guardamotor, relé de asimetría, relé programable y temporizador que permite conocer el funcionamiento de las partidas estrella-triángulo realizando además la medición de las variables eléctricas con los instrumentos incluidos en el panel.
El equipo permite realizar prácticas en los siguientes tópicos:
• Comando eléctrico con relé Programable
• Control automático
• Control de Motores Trifásicos
• Control de velocidad mediante VDF
• Diseño e instalación de comando eléctrico manual
• Instalación sistemas de comando eléctrico para motores
• Maniobras de cambio sentido de giro de motores
• Maniobras de encendido y apagado de motores eléctricos
• Medición de variables eléctricas
• Partida directa de motores
• Partida Estrella - Triangulo motores AC
• Programación relé programable
• Programación variadores de frecuencia
El equipo incluye
• 4 contactores con bobinas de 220Vac
• 1 fuente de alimentación trifásica y monofásica incorporada
• 1 guardamotor
• 1 manual de prácticas 1 x Micro PLC Zelio Logic
• 1 motor trifásico 1/4HP (bobina 380/660)
• 1 x Parada de emergencia
• 1 partidor Suave
• 2 pulsadores NO-NC
• 1 relé de asimetría de fases
• 1 set de conectores banana 4 mm de seguridad
• 1 set de indicadores Piloto
• 1 set de instrumentos panel (voltímetro y amperímetro)
• 1 set de selectores de control
• 1 temporizador estrella triángulo
• 1 variador de frecuencia
• 1 manual de prácticas.
Peso: 60 K aprox.
