Entrenador de variador de frecuencia con freno inteligente
Simulando situaciones reales de frenado

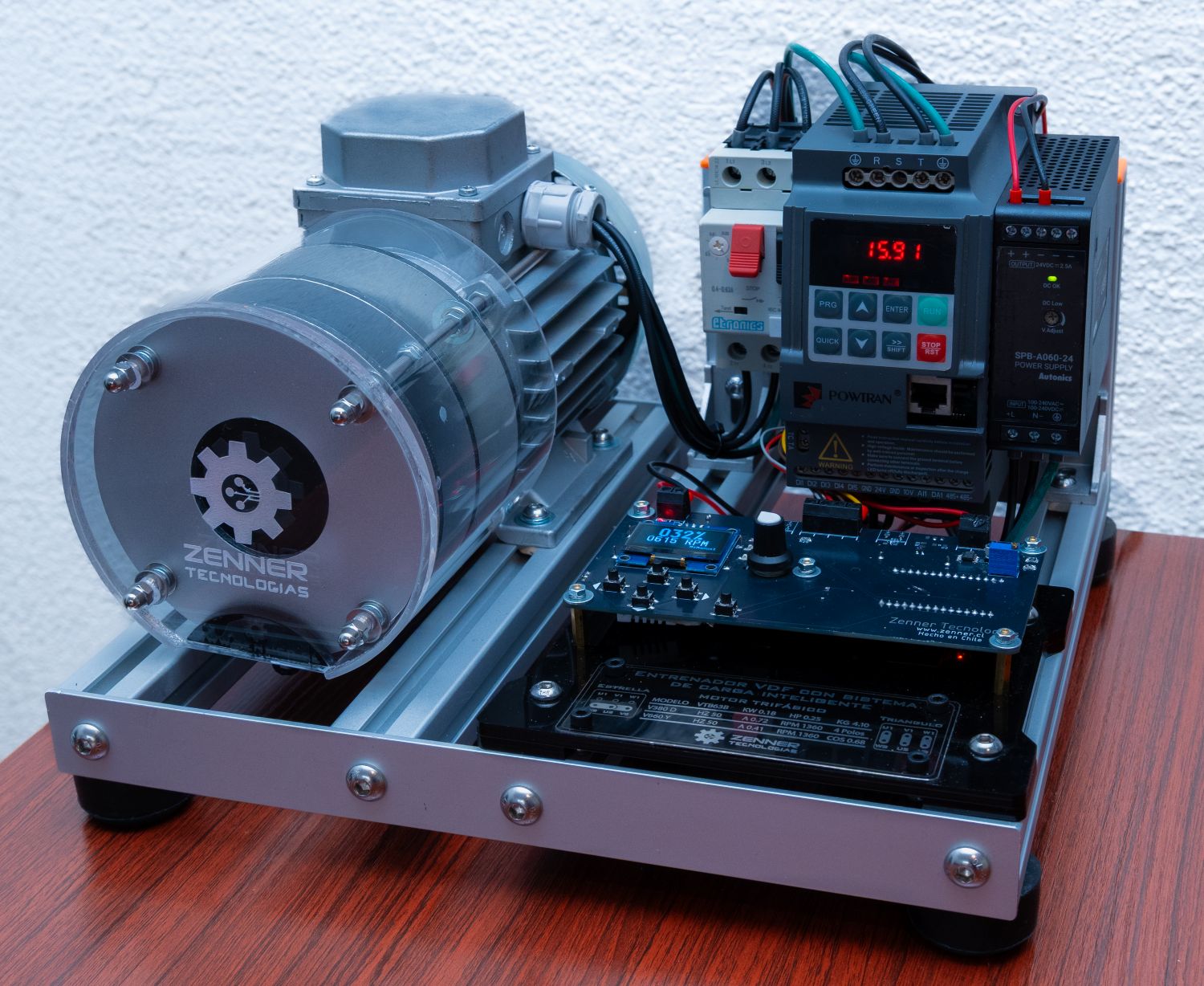

El entrenador de Variador de Frecuencia con Freno Inteligente es un sistema
que integra componentes industriales como es el Variador de Frecuencia y control
digital avanzado para el estudio de la eficiencia energética y la dinámica de
máquinas eléctricas, simulando aplicaciones reales y prácticas de laboratorio en el
control de motores eléctricos trifásicos.
Seguridad ante todo
El entrenador está construido sobre una estructura robusta de sobremesa, bajo altos
estándares de seguridad que permiten al estudiante su manipulación de forma
segura y cómoda. Las características de construcción hacen de este entrenador una
unidad versátil, fácil de transportar y simple de conectar a una red eléctrica
monofásica de 10A.
El equipo consta de un Variador de Frecuencia de uso comercial (tipo industrial)
alimentado por 220Vac 50Hz que energiza la unidad motriz (motor eléctrico) con
voltaje trifásico de 380Vac. Adicionalmente el sistema incluye un dispositivo de
Control Inteligente que monitorea las variables de voltaje, corriente y velocidad del
motor, este mismo controlador permite la generación de condiciones de
funcionamiento que simulan situaciones reales de operación de un motor eléctrico
tales como:
• Motor con carga constante
• Motor con carga variable en modos:
• Ventilador industrial
• Correa transportadora
• Bomba impulsora
• Bobinas de papel
Motor trifásico 380/660Vac optimizado para entornos educativos
Funcionalidad y seguridad
Combina todas las características de motores de mayor potencia con la
seguridad de trabajar con un motor pequeño en corrientes bajas, gracias su
bobinado especial 380/660Vac 50Hz. El motor viene acoplado a un sistema
de Freno Electromagnético controlado y un medidor de RPM. Todas las
partes móviles están totalmente protegidas impidiendo su acceso por parte
el estudiante.
Variador de Frecuencia modelo Powtran PI150
El núcleo de potencia con un control preciso.
Módulo de Control y Gestión de Carga
Actúa como el centro de procesamiento del entrenador y coordina las siguientes funciones críticas
Simulador de cargas dinámicas: Controla un sistema de freno
electromagnético para replicar situaciones reales como bombas,
cintas transportadoras y ventiladores entre otros, mediante perfiles de
carga preestablecidos. También ofrece un modo manual para
controlar el frenado del motor de manera sencilla.
Automatización de Pruebas: Se comunica directamente con el
variador para ejecutar secuencias de prueba automáticas y
monitorizar parámetros de operación en tiempo real.
Conectividad y Análisis de Datos: Interfaz PC-Link vía USB, El
sistema funciona como una estación de adquisición de datos,
permitiendo exportar mediciones a una computadora para su posterior
análisis gráfico y estadístico.
Unidad Guardamotor
Conociendo las curvas de las protecciones
Tiene dos objetivos principales, actúa como la primera línea de defensa del
entrenador ante posibles fallas de funcionamiento permitiendo una
desconexión rápida y otra en modo manual en caso de emergencias durante
las prácticas de programación del VFD. Además, cumple funciones
didácticas como:
Ajuste de Corriente Nominal: Aprender a calibrar la protección según
la placa de características del motor (especialmente útil por su
bobinado especial 380/660V).
Diagnóstico Visual: Identificar estados de falla mediante el indicador
de disparo frontal.
Falla controlada mediante módulo de control, para la simulación de
fallas y comprobación de las curvas de disparo.
Dimensiones
40 cm x 40 cm x 25 cm (aprox).
Peso: 5 kilos
Alimentación: 220Vac 10A 50Hz.

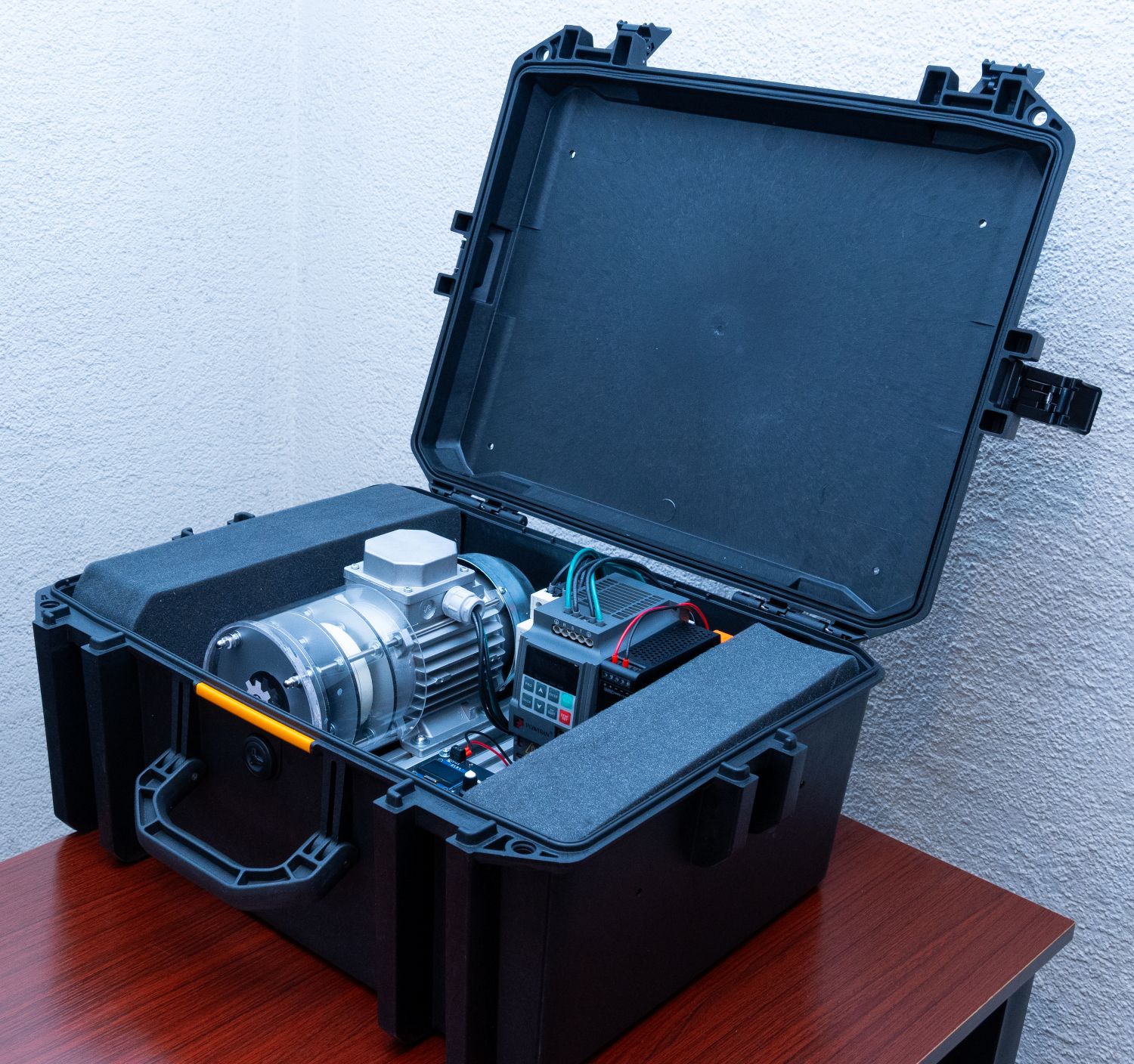

El entrenador incluye una robusta maleta de
transporte y almacenamiento.
