Resultados del modelo elástico
Los resultados se actualizan automáticamente.

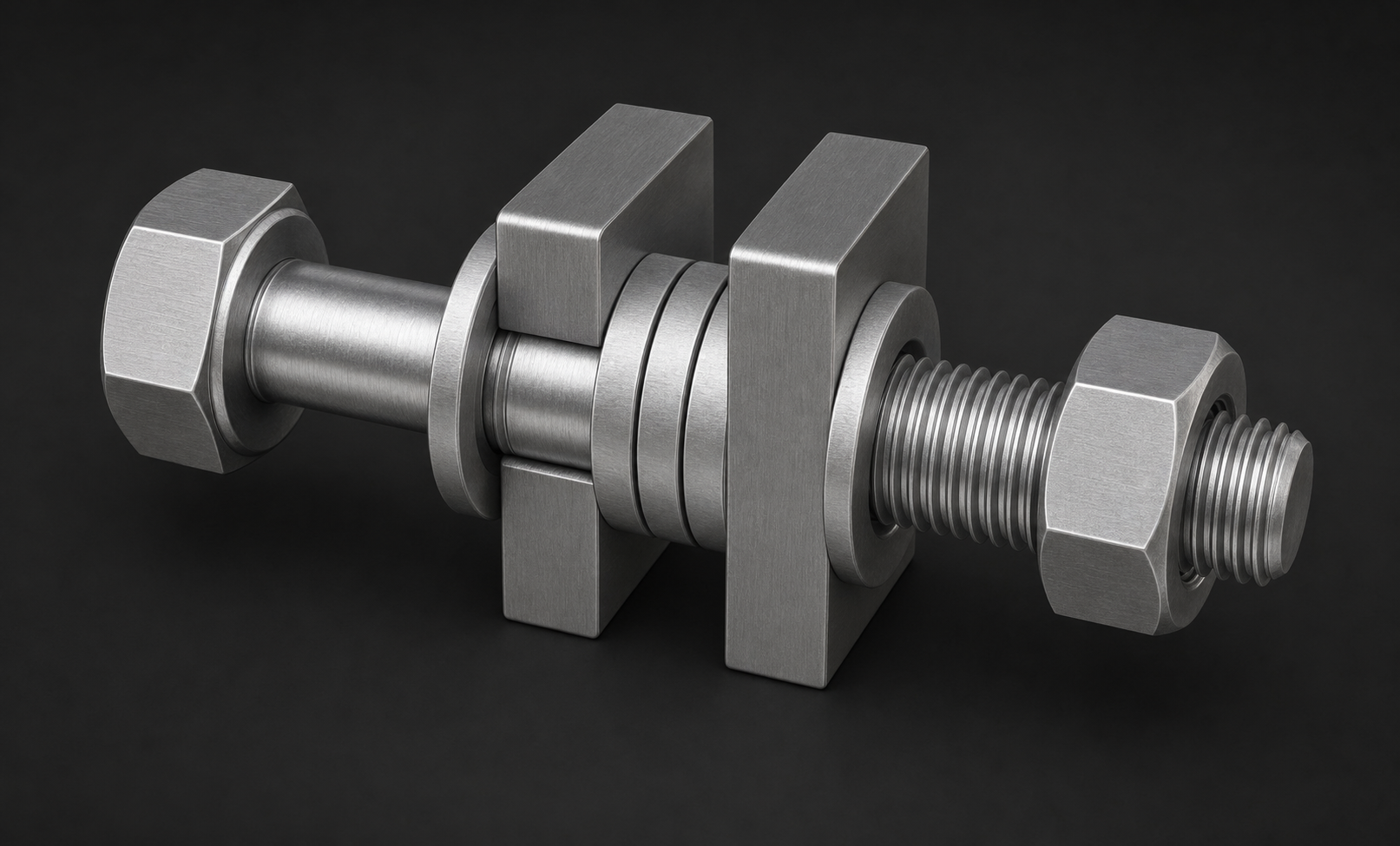

Modelo 3D de la unión apernada
Referencia visual del conjunto de ensayo
Largo total del perno—
Largo de la junta—
Largo efectivo—
Diámetro del perno—
Las medidas corresponden a los parámetros ingresados y no están dibujadas a escala.
Área nominal—mm²
Área resistente de rosca—mm²
Precarga objetivo—kN
Elongación teórica—mm
Rigidez axial del perno—kN/mm
Deformación unitaria—µε
Fuerza según ultrasonido—kN
Área requerida para fuerza de diseño—mm²
Longitud efectiva calculada—mm
Longitud total de junta—mm
Contracción de la junta—mm
Rigidez equivalente de junta—kN/mm
Zona elástica
La tensión estimada se mantiene bajo el límite elástico.
—
Fuerza – elongación
Línea elástica, objetivo y medición ultrasónica.
Esfuerzo – deformación
Modelo lineal hasta el límite elástico.
Modelo:
σobj = %Sy · Sy ·
F = σA ·
ΔLb = FLeff/(AbEb) ·
ΔLj = FLj/(AjEj).
Longitud efectiva: Leff = Lj + 0,5d, limitada por el largo total.
